装置工作原理

高速快切保护装置主要由智能快速控制器、断路器K1、K2、K3等核心部件组成。其中K1、K2为分闸时间小于3.5ms、合闸时间小于10ms的涡流式快速真空断路器。电网正常情况下，所有用电设备（包括敏感负载）由I路电网电源供电，K1合上，K3合上，K2断开，II路电网电源作为备用供电电源。系统正常运行时，智能快速控制器时时检测I路工作电源母线上的各相电压与所有支路的负荷电流。当I路工作电源发生短路故障时，智能快速控制器通过对系统电流、电压变化特征的分析，采用先进的智能算法，能够在2ms内完成对短路电流、母线电压的计算，判断出电压凹陷与电网短路故障发生。同时迅速发出动作信号，K1立即断开，K2立即合上。断路器K1可在5ms以内将用电设备从I路电网电源断开，断路器K2可在10ms内完成II路电网电源恢复供电。极短暂的切换过程有力的保证了系统所有设备不间断工作，彻底杜绝外网“晃电”现象引发的恶劣后果。

高速快切保护装置根据现场实际工况可以有多种切换工作模式，具体见下表所示：

装置适用范围

1.电源侧切换（单母线）

系统采用双电源单母线供电模式，在I路电源与II路电源之间使用高速快切保护装置。系统正常工作时，快速开关K1合上，快速开关K2断开，由I路电源给负载供电。当I路电源出现短路故障时，智能快速控制器发出开关动作指令，开关K1迅速断开，开关K2迅速合上，高速快切保护装置能在15ms内切换到II路电源（备用电源），保证母线负荷的正常运行。

2.电源侧切换（双母线）

系统采用双电源双母线供电模式，在I路电源与II路电源之间使用高速快切保护装置，两条母线通过快速开关K3相连。系统正常工作时，快速开关K1合上，快速开关K2合上，快速开关K3断开，由I路电源给母线1上的负载供电，II路电源给母线2上的负载供电，当I路电源出现短路故障时，智能快速控制器发出开关动作指令，开关K1迅速断开，开关K3迅速合上，由II路电源给母线1上的负载供电。同理，如果II路电源出现故障，通过控制器的快速切换指令，由I路电源给母线2上的负载供电。通过控制器的快速判断与开关的快速动作，保证所有母线上的负载正常运行。

3.负载侧切换

系统采用双电源双母线供电模式，敏感负载通过高速快切保护装置接在两条母线上。系统正常工作时，快速开关K1合上，快速开关K2断开，由I路电源给母线1上的普通负载与敏感负载供电，II路电源给母线2上的普通负载供电。当I路电源出现短路故障时，智能快速控制器检测并发出开关动作指令，开关K1迅速断开，开关K2迅速合上，由II路电源给敏感负载供电。如果两路供电电源容量不同，从合理设计角度出发，亦可考虑由II路电源先给敏感负载供电，I路电源作为敏感负载的备用电源，从而保证敏感负载的不间断供电。

装置参数

技术参数

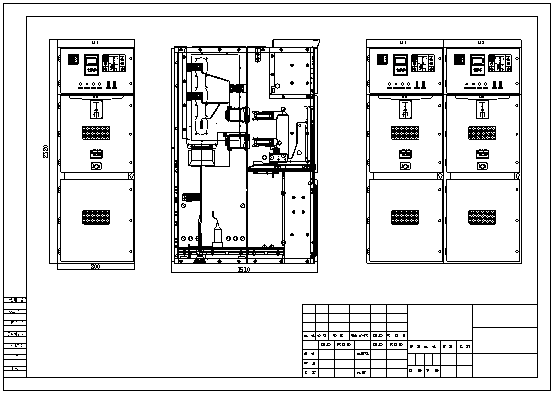

装置结构示意图

使用环境

用户须知

1．订货时应提供系统参数：额定电压、额定电流、开断容量、额定电抗率

（限流深度）、布置尺寸、安装环境，安装方式及运行方式等；

2．设备运输时，不得受到严重的机械撞击，不得遭受水汽或有害气体侵蚀；设备存储时，应放置在干燥、通风的仓库内，环境温度不高于+45℃，相对湿度不高于95%；

技术服务

本公司根据用户提供的具体电气系统参数及电抗器限流深度进行方案设计，并根据实际需求，指派工程技术人员提供现场勘测、督导安装与调试以及人员培训等服务。
